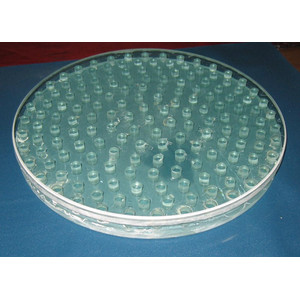

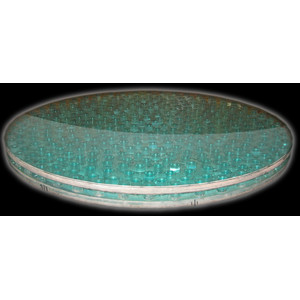

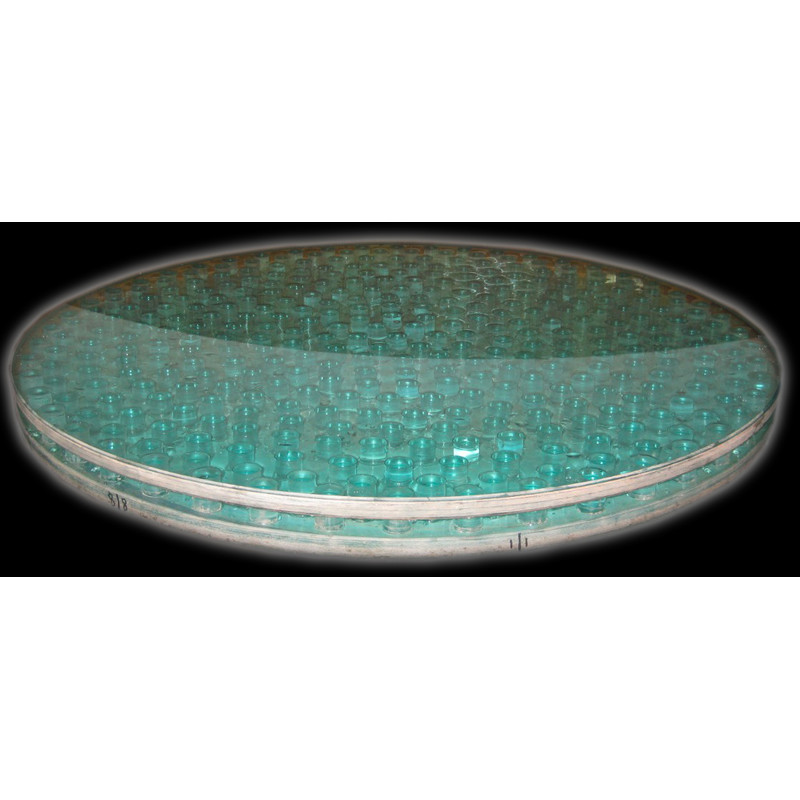

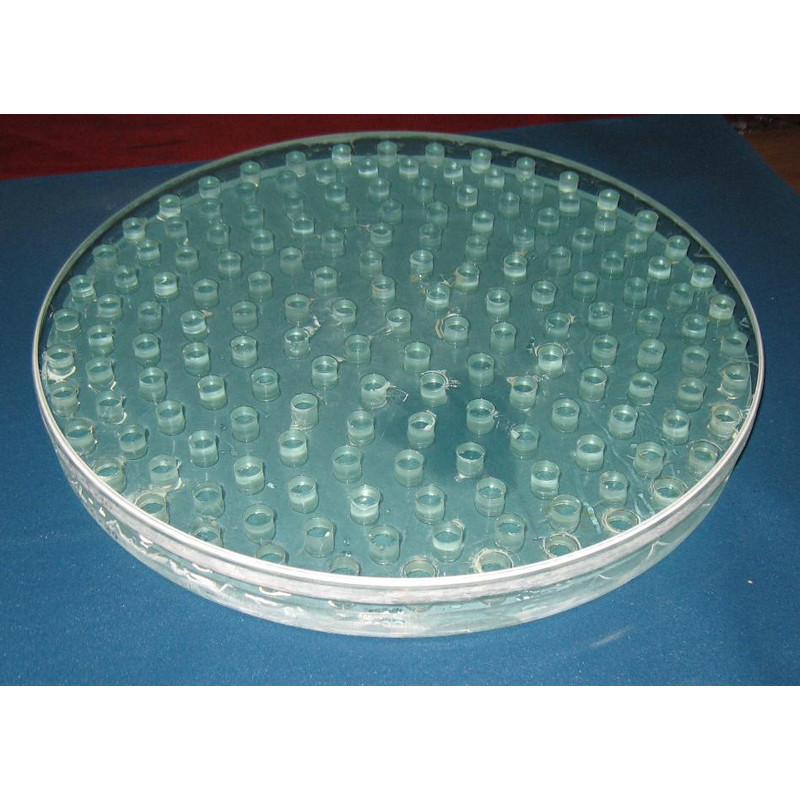

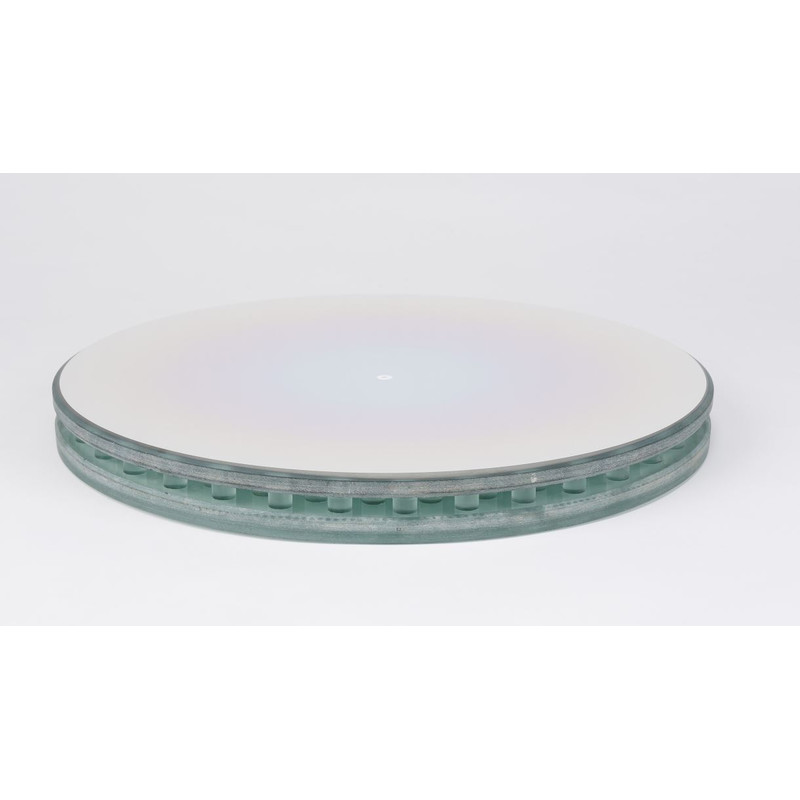

Oglinda sandwich usoara revolutionara de la Hubble Optics este o alternativa mai ieftina si superioara altor oglinzi usoare si solide disponibile pe piata. Oglinzile sandwich Hubble sunt proiectate si construite intr-un stil similar cu telescopul spatial Hubble, cel mai avansat telescop construit vreodata.
- Miez deschis optimizat termic si structural si design cu spate inchis, stabil din punct de vedere dinamic
- Raspuns termic rapid: se raceste de aproximativ 10 ori mai repede decat o oglinda solida de grosime egala.
- Montare simpla prin flotatie
- Mai usoare decat oglinzile solide (cu o economie de greutate de aproximativ 20% in comparatie cu oglinzile solide de grosime egala)
- Cost competitiv si raport pret/performanta fara precedent: Raport Strehl >= 0,975
De ce ati alege o oglinda tip sandwich?
Oglinzile de telescop sunt fabricate intr-un mediu cu temperatura si umiditate strict controlate. Fiecare oglinda este masurata cu atentie dupa ce a ajuns la echilibru. In timpul racirii, gradientii din oglinda vor provoca deformarea suprafetei, iar aberatiile induse de acesti gradienti vor fi proportionale cu CTE-ul substratului. Aceste aberatii induse de gradient se sting pe masura ce oglinda se raceste si se echilibreaza.
Problema principala nu sunt aberatiile datorate deformarii, ci stratul de aer cald din fata oglinzii primare. Acest strat de aer cald este cauza principala a distorsiunii imaginii numita ,,mirror seeing", care este cauzata de indicele neuniform de difractie in aerul rece peste suprafata oglinzii calde. Nici o oglinda, indiferent de tipul de sticla folosit, nu va functiona adecvat pana cand oglinda se apropie de temperatura aerului ambiant. Acest lucru se intampla atunci cand diferenta de temperatura dintre sticla si aer este mai mica de un centigrad (°C), iar cea mai buna performanta este obtinuta atunci cand aceasta diferenta este mai mica de 0,2 °C.
Prin urmare, scopul este de a aduce temperatura oglinzii la 0,2 °C diferenta de temperatura aerului ambiental cat mai repede posibil. Acest lucru va reduce foarte mult distorsiunea imaginii. Acesta este motivul pentru care toate oglinzile profesionale mari, indiferent de tipul de sticla folosit, folosesc sisteme complicate de racire pentru a raci oglinda primara. De exemplu, Advanced Technology Solar Telescope (ATST) oglinda primara de 4,24 metri foloseste un sistem de racire cu jet.
Pe baza cercetarilor ample, ASTS a concluzionat ca, "substraturile mai subtiri reduc in mod dramatic timpii de racire", Nota tehnica #0028 de Nathan Dalrymple. Pentru orice oglinda, grosimea sectiunii transversale a sticlei este factorul principal in determinarea temperaturilor termice in timpul observatiilor sau al imaginii, oglinda dvs. cu grosimea maxima nu poate ajunge niciodata la echilibru si nu atinge niciodata potentialul optic maxim. Acesta este unul dintre motivele majore pentru care oglinda tip sandwich Hubble Optics are performante optice superioare in situatii reale, chiar si fara un sistem de racire activ. (Sistemele de racire active, cum ar fi ventilatoarele, introduc propriile probleme, cum ar fi micro vibratiile, care pot degrada grav calitatea imaginii daca nu sunt facute corect.) Oglinzile optice Hubble ajung la echilibru extrem de repede si fara alt ajutor.
